产品特点 Product feature
01、时间精度1ms,行程精度0.01mm
02、触发压力控制、焊接压力控制、冷却压力控制
03、振幅管理、品质管理、配方管理、数据导出、安全管理
04、自动化流水线模式、欧洲安全模式、脉冲模式
05、故障自我检测功能、实时自动追频功能、锁频功能、电路恒压功能
06、可扩展安全光栅、隔音罩控制、底模焊接件侦测、夹紧控制、卷膜等

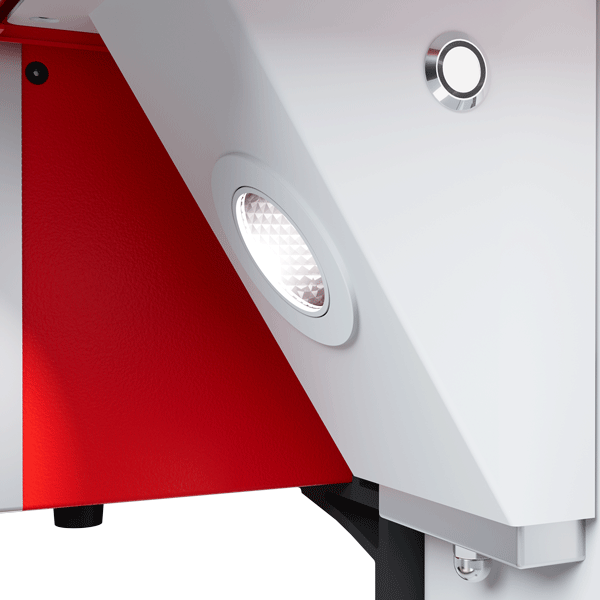

07、独立射灯照明，助力焊接或调模精准度
08、高精度，重型直线滑轨连接稳定性更强

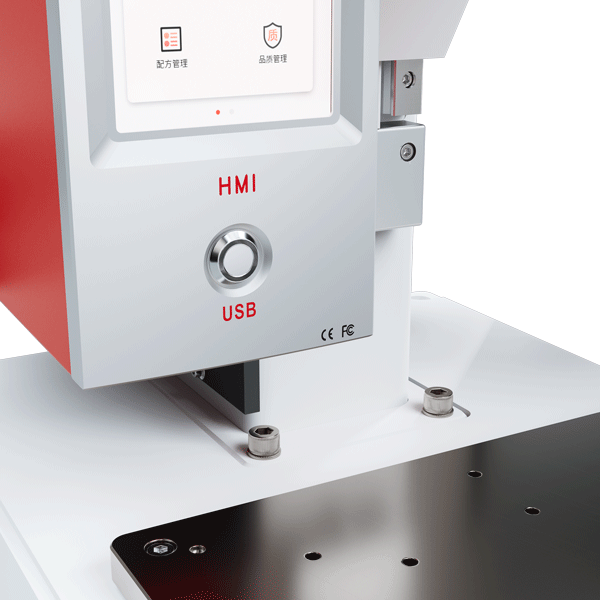

09、五点平衡式底座设计，可快速调整底模水平

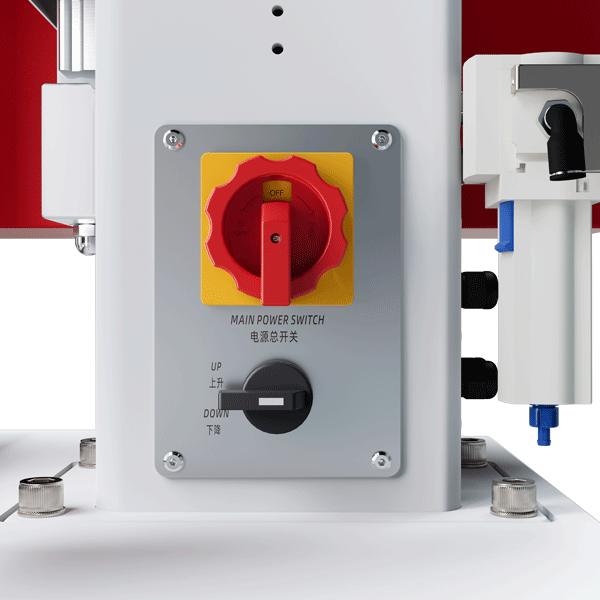

10、立柱右侧设，机头升降开关，便于调模对模，电源开关独立控制
11、嵌入式立柱安装设计，焊接性能更加稳定可靠
技术规格 TECHNICAL SPECIFICATIONS
| 参数项 (Parameter) | 参数值 (Value) |
|---|---|
| 超声波频率 (Frequency) | 20kHz |
| 超声波功率 (Power) | 3000W |
| 焊头驱动方式 (Drive Mode of Horn) | 气动控制 (Pneumatics Control) |
| 操作模式 (Operating Mode) | 时间模式/能量模式/超声波停振 (Time Mode/Energy Mode/US-stop Mode) |
| 触发模式 (Trigger Mode) | 压力触发/时间触发/从源起算时间 (PressureTrigger/TimeTrigger/Time from Source) |
| 语言选单 (Language) | 中文/英文等 (CN,en,etc.) |
| 数据库 (Data Bank) | 可储存199组焊接参数 (199 memories) |
| 电源 (Input Voltage) | 220V±10% AC，单相50/60Hz (220V±10% AC，1Phase 50/60Hz) |
| 换能器至立柱距离 (Throat Depth) | 248mm |
| 增幅器端面至底座面距离 (Distance) | Min.85mm (Distance from end face of amplifier to base face) |
| 缸径和行程 (Cylinder Stroke) | 80x100mm标配，63x100mm选配 (80x100mm standard，63x100mm optional) |
| 可调整行程 (Stroke Range) | 20~100mm，可微调，精度0.01mm，不需调整机身高度 (20~100mm，Fine-tuning supported，accuracy:0.01mm； No need to adjust the height of the press.) |
| 压机重量 (Weight) | 150kg(含电箱) (150kg with generator) |
| 最大下压力 (Max.For) | 3000N(空气压力6bar时) (3000N at 6 bar compressed air) |
| 搭配电箱 (Generator) | PL20-2000W/3000W |
| 开关 (Switches) | 双手启动，紧急停止按钮位于底座前方 (Two-hand start with EMERGENCY STOP at front) |
| Pin密码 (Pin Code) | 4位数字锁码，避免参数设定被随意修改 (4 digits to protect access to parameters) |
| 焊接记录 (Welding Record) | 10万条，良品/不良品记录区分 (200,000pcs，Qualified product anddefectiveproductrecord distinction) |
| 物联功能 (IOT Function) | RS485、USB2.0,打印机输出RS485、USB2.0,Printer output |
